产品疑问解答｜专用PC级与CB级ATSE如何选择区分？

在配电系统中，ATSE作为保障供电连续性的开关电器，使用ATSE的负荷都是重要负荷，所以ATSE的重要性也越显突出。根据国标分类ATSE有：专用PC级、派生PC级、CB级、和CC级四个级别。

目前ATSE行业对于PC级与CB级的理解主要存在以下问题：

1、对ATS的重要性认识不足,和断路器混归为一类；

2、以为不是经常动作的开关,可靠性没有得到应有的重视；

3、PC级、CB级ATS不适当的选用,认为CB级功能更全，没有从使用的可靠性考虑；

本次就针对大家经常碰到的专用PC级和CB级如何区分、选择，进行对比分析。

01

CB级

能够接通、承载并分断短路电流的、配备过电流脱扣器的TSE。

02

PC级

能够接通和承载、但不用于分断短路电流的TSE。

CB级

VS

专用PC级

01

设计理念不同

CB级：CB级ATSE是由断路器+电动操作机构组成，为组合电器；结构简单、成本低、开发难度小、主要应用于民建市场，不足之处在于短路保护起作用时，转换特性将失效。

专用PC级：专用PC级ATSE是独立开发设计的一体化开关电器，优点是具有高可靠性、应用领域广泛，但开发周期长、成本较高；行业主流ATSE厂家（ASCO、GE、NSD）均采用这种结构。

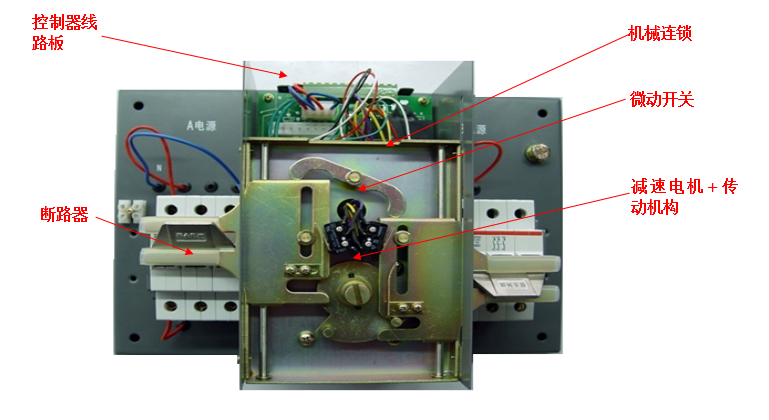

CB级单电操ATSE操作机构

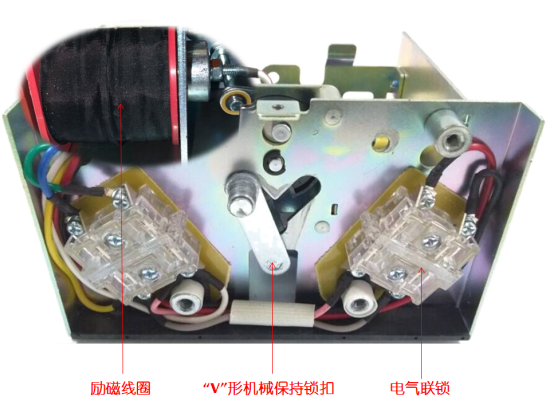

专用PC级NSD3ATS本体操作机构

02

驱动方式

CB级：由减速电机齿轮驱动，切换时间在1.5s-3s，存在电机堵转开关转换失败的危险；因而减速电机的驱动方式在转换安全可靠性上远低于励磁驱动方式。

专用PC级：采用励磁线圈驱动方式，转换速度50ms-100ms,线圈瞬间吸合完成转换功能，可靠性高、机械保持能耗低。

03

安全性能

CB级：在电路出现过流故障时，容易使得组成双电源的断路器脱扣，造成下级重要负荷断电；即保护功能起作用时，转换功能将失效，需要人工复位。

专用PC级：采用电气及机械双重联锁，产品专注于保障供电连续性，主触头能承受20le及以上短时耐受电流，触头不易被斥开，也不易被熔焊，电气间隙、爬电距离分别是断路器的1.8倍、1.5倍，可靠防止转换瞬间电流叠加的危险，这一特性对消防供电系统尤为重要。

04

工作位置

CB级：从结构原理上是三工作位置产品，因此在消防等断电不被允许的场合不适用。

专用PC级：两工作位（常用，备用）、三工作位（常用，备用，中间暂态）可选；

05

本体组成

CB级：是目前结构最为复杂的开关电器，越复杂对应着可靠性相对较低，例如由MCB组成的本体有近百个运动部件，同时减速电机也是比较复杂的机构。

专用PC级：例如NSD3ATS系列本体机构只有不到40个运动部件，同时驱动机构为简单的励磁线圈。

总结

从开发和制造角度,CB级和派生PC级ATSE比专用PC级ATSE开发简单，需求的制造技术低，国际上知名的专业ATSE制造商（如：NSD 、ASCO、GE),都不生产CB级和派生PC级ATSE，专用一体化PC级ATSE已经成为市场发展必然趋势。
